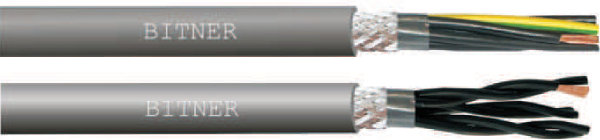

BiT 500 C

------

Гибкий контрольный кабель, экранированный, нумерованные жилы, 300/500 В

BiT 500 C

Технические данные:

Гибкий контрольный кабель с нумерованными жилами, изоляция и оболочка из ПВХ, экранированный.
Рабочая температура:
Стационарная укладка: от - 40°С до + 80°С
Подвижные соединения: от - 5°С до + 70°С
Рабочее напряжение:  Uo/U = 300/500В
Тестовое напряжение: 50 Гц, 3000В
Сопротивление изоляции: 20 МП х км
Минимальный радиус изгиба: 10 x Ø для подвижных соединений, 5 x Ø при стационарной укладке

Строение:

Жилы: медные многопроволочные, класс 5 в соответствии с EN 60228.
Изоляция жил: специальный ПВХ
Обозначение жил: черные жилы, нумерованные, кабели с защитной желто-зеленой жилой обозначаются символом «G» (например 7G1,5)
Сердечник: параллельно скрученные жилы или скрученные пары скрученные параллельно
Экран: Оплетка из полосок медной луженой проволоки с покрытием >80%
Оболочка: специальный ПВХ, маслоустойчивый (см. таблицу химической стойкости), самозатухающий и нераспространяющий пламя (согласно EN 60332-1, EN 50265, IEC 60332-1)
Цвет оболочки: серый

Применение:

Гибкие контрольные и питающие кабели предназначены для работы в электрических контрольных и защитных устройствах, цепях управления, а также для питания электричеством устройств малой мощности, также подвижных или переносных. Общий экран в виде медной оплетки эффективно защищает передаваемые сигналы от воздействия внешнего электромагнитного поля (затухание около 50 дБ). Кабели применяются для стационарной и подвижной укладки при подключении промышленных устройств, технологических линий и прочего оборудования в сухих или влажных помещениях. Высокая эластичность кабелей BiT 500® С облегчает прокладку, а используемые изоляционные материалы позволяют быстро и легко осуществить подключение и обеспечивают его высокую надежность.

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB4020 2x0,5 5,4 44 35
SB4021 3G0,5 5,7 48 42
SB4022 3x0,5 5,7 48 42
SB4023 4G0,5 6,2 58 46
SB4024 4x0,5 6,2 58 46
SB4025 5G0,5 6,9 72 55
SB4026 5x0,5 6,9 72 55
SB4027 6G0,5 7,4 84 63
SB4028 7G0,5 7,4 88 68
SB4029 7x0,5 7,4 88 68
SB4030 8G0,5 8,3 110 81
SB4031 8x0,5 8,3 110 81
SB4032 10G0,5 10,0 145 94
SB4033 12G0,5 10,0 155 108
SB4034 12x0,5 10,0 155 108
SB4035 14G0,5 10,4 170 116
SB4036 16G0,5 11,0 190 128
SB4037 18G0,5 11,7 220 145
SB4038 19G0,5 11,8 220 160
SB4039 21G0,5 12,2 240 180
SB4040 25G0,5 13,9 295 234
SB4041 27G0,5 13,9 300 244
SB4042 30G0,5 14,4 325 270
SB4043 34G0,5 15,4 370 301
SB4044 37G0,5 15,4 385 315
SB4045 40G0,5 16,3 425 335

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB4046 42G0,5 17,5 455 359
SB4047 50G0,5 18,2 525 405
SB4048 56G0,5 19,0 570 439
SB4049 61G0,5 19,5 610 471
SB4050 2x0,75 5,8 52 40
SB4051 3G0,75 6,1 58 49
SB4052 3x0,75 6,1 58 49
SB4053 4G0,75 6,9 74 59
SB4054 4x0,75 6,9 74 59
SB4055 5G0,75 7,4 88 70
SB4056 5x0,75 7,4 88 70
SB4057 6G0,75 8,2 112 80
SB4058 6x0,75 8,2 112 80
SB4059 7G0,75 8,2 118 90
SB4060 7x0,75 8,2 118 90
SB4061 8G0,75 9,4 142 110
SB4062 8x0,75 9,4 142 110
SB4063 10G0,75 10,8 180 138
SB4064 12G0,75 10,6 190 142
SB4065 12x0,75 10,6 190 142
SB4066 14G0,75 11,5 220 179
SB4067 16G0,75 12,1 245 197
SB4068 18G0,75 12,7 275 217
SB4069 19G0,75 12,7 280 224
SB4070 21G0,75 13,3 305 244

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB4071 25G0,75 15,1 370 286
SB4072 27G0,75 15,1 380 300
SB4073 30G0,75 16,0 425 326
SB4074 34G0,75 17,2 490 345
SB4075 37G0,75 17,2 505 360
SB4076 40G0,75 17,8 540 398
SB4077 42G0,75 19,3 590 421
SB4078 50G0,75 20,1 670 470
SB4079 56G0,75 20,7 725 518
SB4080 61G0,75 21,5 790 550
SB4081 2x1,0 6,1 57 50
SB4082 3G1,0 6,5 69 60
SB4083 3x1,0 6,5 69 60
SB4084 4G1,0 7,0 84 70
SB4085 4x1,0 7,0 84 70
SB4086 5G1,0 8,0 111 87
SB4087 5x1,0 8,0 111 87
SB4088 6G1,0 8,6 129 95
SB4089 6x1,0 8,6 129 95
SB4090 7G1,0 8,6 138 110
SB4091 7x1,0 8,6 138 110
SB4092 8G1,0 9,9 165 125
SB4093 10G1,0 11,5 215 150
SB4094 10x1,0 11,5 215 150
SB4095 12G1,0 11,5 230 180
SB4096 12x1,0 11,5 230 180
SB4097 14G1,0 12,2 260 197
SB4098 16G1,0 12,8 290 210
SB4099 18G1,0 13,6 330 250
SB4100 18x1,0 13,6 330 250
SB4101 19G1,0 13,6 335 260
SB4102 21G1,0 14,3 365 297
SB4103 25G1,0 16,5 455 335
SB4104 27G1,0 16,5 465 400
SB4105 30G1,0 17,0 505 440
SB4106 34G1,0 18,4 590 485
SB4107 37G1,0 18,4 610 495
SB4108 40G1,0 19,1 655 510
SB4109 42G1,0 20,5 700 530
SB4110 50G1,0 21,6 815 600
SB4111 56G1,0 22,2 885 661
SB4112 61G1,0 22,8 950 700
SB4113 2x1,5 7,1 88 62
SB4114 3G1,5 7,5 99 79
SB4115 3x1,5 7,5 99 79
SB4116 4G1,5 8,4 122 96
SB4117 4x1,5 8,4 122 96
SB4118 5G1,5 9,5 156 120
SB4119 5x1,5 9,5 156 120
SB4120 6G1,5 10,2 182 130
SB4121 6x1,5 10,2 182 130
SB4122 7G1,5 10,2 192 145
SB4123 7x1,5 10,2 192 145

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB4124 8G1,5 11,0 220 173
SB4125 10G1,5 13,3 290 193
SB4126 10x1,5 13,3 290 193
SB4127 12G1,5 13,3 310 243
SB4128 12x1,5 13,3 310 243
SB4129 14G1,5 14,1 355 276
SB4130 16G1,5 14,9 410 310
SB4131 18G1,5 16,0 455 352
SB4132 19G1,5 16,0 465 367
SB4133 21G1,5 16,8 515 393
SB4134 25G1,5 19,1 620 464
SB4135 27G1,5 19,1 640 493
SB4136 30G1,5 19,8 700 540
SB4137 34G1,5 21,4 810 608
SB4138 37G1,5 21,4 840 651
SB4139 40G1,5 22,2 910 700
SB4140 42G1,5 23,9 970 740
SB4141 50G1,5 25,3 1140 862
SB4142 56G1,5 26,1 1240 955
SB4143 61G1,5 26,8 1330 1030
SB4144 2x2,5 8,4 112 90
SB4145 3G2,5 9,3 144 117
SB4146 3x2,5 9,3 144 117
SB4147 4G2,5 10,1 180 147
SB4148 4x2,5 10,1 180 147
SB4149 5G2,5 11,0 216 176
SB4150 5x2,5 11,0 216 176
SB4151 6G2,5 12,1 265 206
SB4152 6x2,5 12,1 265 206
SB4153 7G2,5 12,1 280 230
SB4154 7x2,5 12,1 280 230
SB4155 10G2,5 16,2 430 326
SB4156 12G2,5 16,2 465 374
SB4157 12x2,5 16,2 465 374
SB4158 14G2,5 17,0 525 427
SB4159 16G2,5 17,9 590 481
SB4160 18G2,5 19,0 665 536
SB4161 21G2,5 19,9 750 614
SB4162 25G2,5 22,7 910 728
SB4163 30G2,5 23,5 1030 853
SB4164 34G2,5 25,7 1210 960
SB4165 37G2,5 25,7 1260 1032
SB4166 42G2,5 28,9 1470 1216
SB4167 50G2,5 30,2 1700 1418
SB4168 2x4,0 10,3 170 128
SB4169 3G4,0 10,9 200 171
SB4170 3x4,0 10,9 200 171
SB4171 4G4,0 12,1 270 216
SB4172 5G4,0 13,2 325 262
SB4173 7G4,0 14,5 425 346
SB4174 10G4,0 19,5 645 491
SB4175 12G4,0 19,5 705 568

№ по кат. N х 2 х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB4176 2х2х0,5 7,7 80 52
SB4177 Зх2х0,5 9,2 105 70
SB4178 4х2х0,5 9,9 125 91
SB4179 5х2х0,5 10,6 155 105
SB4180 6х2х0,5 11,0 165 122
SB4181 7х2х0,5 12,4 195 139
SB4182 8х2х0,5 12,9 210 151
SB4183 10x2x0,5 14,0 255 171
SB4184 12x2x0,5 14,9 290 198
SB4185 14x2x0,5 16,1 340 208
SB4186 16x2x0,5 17,2 385 241
SB4187 18x2x0,5 17,9 415 279
SB4188 20x2x0,5 18,6 455 300
SB4189 24x2x0,5 19,1 515 325
SB4190 2x2x0,75 8,6 102 58
SB4191 3x2x0,75 10,0 126 85
SB4192 4x2x0,75 10,7 152 110
SB4193 5x2x0,75 11,7 192 128
SB4194 6x2x0,75 12,1 205 148
SB4195 7x2x0,75 13,7 245 168
SB4196 8x2x0,75 14,3 270 182
SB4197 10x2x0,75 15,2 315 220
SB4198 12x2x0,75 16,6 375 260
SB4199 14x2x0,75 17,6 425 290
SB4200 16x2x0,75 19,0 490 319
SB4201 18x2x0,75 19,7 530 345
SB4202 20x2x0,75 20,3 570 368
SB4203 24x2x0,75 20,9 655 404
SB4204 2x2x1,0 9,5 126 82
SB4205 3x2x1,0 10,5 146 105
SB4206 4x2x1,0 11,6 182 130
SB4207 5x2x1,0 12,4 225 160
SB4208 6x2x1,0 12,8 240 185
SB4209 7x2x1,0 14,5 285 220

№ по кат. N х 2 х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB4210 8x2x1,0 15,1 315 237
SB4211 10x2x1,0 16,6 385 280
SB4212 12x2x1,0 17,6 445 325
SB4213 14x2x1,0 18,9 510 389
SB4214 16x2x1,0 20,1 580 420
SB4215 18x2x1,0 21,0 625 462
SB4216 20x2x1,0 21,8 690 492
SB4217 24x2x1,0 22,4 790 541
SB4218 2x2x1,5 10,7 162 106
SB4219 3x2x1,5 12,2 196 133
SB4220 4x2x1,5 13,2 240 157
SB4221 5x2x1,5 14,4 300 181
SB4222 6x2x1,5 14,9 325 200
SB4223 7x2x1,5 17,0 395 230
SB4224 8x2x1,5 17,8 435 310
SB4225 10x2x1,5 19,2 525 380
SB4226 12x2x1,5 20,5 605 455
SB4227 14x2x1,5 21,9 695 507
SB4228 16x2x1,5 23,4 795 561
SB4229 18x2x1,5 24,8 885 607
SB4230 20x2x1,5 25,6 960 700
SB4231 24x2x1,5 26,3 1105 825
SB4232 2х2х2,5 12,7 230 148
SB4233 Зх2х2,5 14,4 280 220
SB4234 4х2х2,5 16,1 355 295
SB4235 5х2х2,5 17,3 440 350
SB4236 6х2х2,5 17,9 480 385
SB4237 7х2х2,5 20,2 565 444
SB4238 8х2х2,5 21,1 625 483
SB4239 10x2x2,5 22,9 760 559
SB4240 12x2x2,5 24,4 880 629
SB4241 14x2x2,5 26,3 1030 709
SB4242 16x2x2,5 28,1 1175 787
