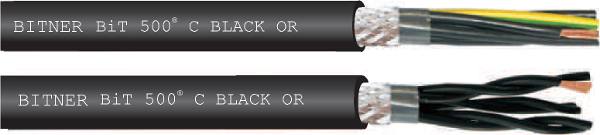

BiT 500 C BLACK OR

------

Маслоустойчивый негорючий гибкий контрольный кабель для наружного применения, экранированный, нумерованные жилы, 300/500 В

BiT 500 C BLACK OR

Технические данные:

Гибкий контрольный кабель с нумерованными жилами, изоляция и оболочка из ПВХ, экранированный, маслоустойчивый, негорючий, устойчивый к УФ, для наружного применения и прокладки в земле.
Рабочая температура:
Стационарная укладка: от - 40°С до + 80° С
Подвижные соединения: от - 5°С до + 70°С
Рабочее напряжение: Uo/U = 300/500В
Тестовое напряжение: 50 Гц, 3000В
Сопротивление изоляции: 20 МП х км
Минимальный радиус изгиба: 10 x Ø для подвижных соединений, 5 x Ø при стационарной укладке

Строение:

Жилы: медные многопроволочные, класс 5 в соответствии с EN 60228.
Изоляция жил: специальный ПВХ
Обозначение жил: черные жилы, нумерованные, кабели с защитной желто-зеленой жилой обозначаются символом «G» (например 7G1,5)
Сердечник: параллельно скрученные жилы или скрученные пары скрученные параллельно
Экран: Оплетка из полосок медной луженой проволоки с покрытием >80%
Оболочка: специальный ПВХ, маслоустойчивый (EN 60811-2-1), самозатухающий и нераспространяющий пламя (согласно EN 60332-1, EN 50265, IEC 60332-1, EN 60332-3-24, IEC 60332-3 кат.С), устойчивый к УФ
Цвет оболочки: черный

Применение:

Гибкие контрольные и питающие кабели предназначены для работы в электрических контрольных и защитных устройствах, цепях управления, а также для питания электричеством устройств малой мощности, как стационарных так и переносных. Кабели применяются прежде всего в промышленных объектах с повышенными требованиями противопожарной безопасности и в местах, подвергающихся воздействию масел и промышленных охлаждающих жидкостей. Общий экран в виде медной оплетки эффективно защищает передаваемые сигналы от воздействия внешнего электромагнитного поля (затухание около 50 дБ). Кабели применяются для стационарной и подвижной укладки при подключении промышленных устройств, технологических линий и прочего оборудования в сухих или влажных помещениях, а также для подключений вне помещений - устойчивость к воздействию УФ лучей. Кабель для непосредственной прокладки в земле. Широкий спектр устойчивости позволяет использовать кабели BiT 500® С BLACK OR в самых разнообразных промышленных устройствах.

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3650 2x0,5 7,2 72 35
SB3651 3G0,5 7,5 74 42
SB3652 3x0,5 7,5 74 42
SB3653 4G0,5 8,0 90 46
SB3654 4x0,5 8,0 90 46
SB3655 5G0,5 8,5 100 55
SB3656 5x0,5 8,5 100 55
SB365/ 6G0,5 9,0 115 63
SB3658 7G0,5 9,0 120 68
SB3659 7x0,5 9,0 120 68
SB3660 8G0,5 9,9 145 81
SB3661 8x0,5 9,9 145 81
SB3662 10G0,5 11,2 176 94
SB3663 12G0,5 11,2 185 108
SB3664 12x0,5 11,2 185 108
SB3665 14G0,5 11,6 205 116
SB3666 16G0,5 12,2 225 128
SB3667 18G0,5 12,7 245 145
SB3668 19G0,5 12,5 250 160

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3669 21G0,5 13,2 270 180
SB3670 2bGu,b 14,7 320 234
SB3671 27G0,5 14,7 330 244
SB3672 ьиии,Ь 15,2 355 270
SB3673 34G0,5 16,2 400 301
SB3674 b/Gu,b 16,2 415 315
SB3675 40G0,5 17,3 465 335
SB3676 42G0,5 18,5 500 359
SB3677 50G0,5 19,2 570 405
SB3678 56G0,5 20,0 615 439
SB3679 61G0,5 20,5 655 471
SB3680 2x0,75 7,6 80 40
SB3681 3G0,75 7,9 90 49
SB3682 3x0,75 7,9 90 49
SB3683 4G0,75 8,5 105 59
SB3684 4x0,75 8,5 105 59
SB3685 5G0,75 9,0 120 70
SB3686 5x0,75 9,0 120 70
SB3687 6G0,75 9,8 146 80

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3688 6x0,75 9,8 146 80
SB3689 7G0,75 9,8 150 90
SB3690 7x0,75 9,8 150 90
SB3691 8G0,75 10,6 170 110
SB3692 8x0,75 10,6 170 110
SB3693 10G0,75 12,0 215 138
SB3694 12G0,75 11,8 220 142
SB3695 12x0,75 11,8 220 142
SB3696 14G0,75 12,5 250 179
SB3697 16G0,75 13,1 275 197
SB3698 18G0,75 13,7 305 217
SB3699 19G0,75 13,7 310 224
SB3700 21G0,75 14,3 335 244
SB3701 25G0,75 15,9 400 286
SB3702 27G0,75 15,9 410 300
SB3703 30G0,75 17,0 465 326
SB3704 34G0,75 18,2 530 345
SB3705 37G0,75 18,2 545 360
SB3706 40G0,75 18,8 585 398
SB3707 42G0,75 20,3 635 421
SB3708 50G0,75 21,1 90 470
SB3709 56G0,75 21,7 775 518
SB3710 61G0,75 22,7 850 550
SB3711 2x1,0 7,9 115 50
SB3712 3G1,0 8,3 98 60
SB3713 3x1,0 8,3 98 60
SB3714 4G1,0 8,6 114 70
SB3715 4x1,0 8,6 114 70
SB3716 5G1,0 9,6 150 87
SB3717 5x1,0 9,6 150 87
SB3718 6G1,0 10,2 165 95
SB3719 6x1,0 10,2 165 95
SB3720 7G1,0 10,2 175 110
SB3721 7x1,0 10,2 175 110
SB3722 8G1,0 11,1 200 125
SB3723 10G1,0 12,5 245 150
SB3724 10x1,0 12,5 245 150
SB3725 12G1,0 12,5 260 180
SB3726 12x1,0 12,5 260 180
SB3727 14G1,0 13,2 290 197
SB3728 16G1,0 13,8 320 210
SB3729 18G1,0 14,4 355 250
SB3730 18x1,0 14,4 355 250
SB3731 19G1,0 14,4 360 260
SB3732 21G1,0 15,1 395 297
SB3733 25G1,0 17,5 495 335
SB3734 27G1,0 17,5 505 400
SB3735 30G1,0 18,0 550 440
SB3736 34G1,0 19,4 635 485
SB3737 37G1,0 19,4 655 495
SB3738 40G1,0 20,1 700 510
SB3739 42G1,0 21,5 750 530
SB3740 50G1,0 22,8 875 600
SB3741 56G1,0 23,4 945 661
SB3742 61G1,0 24,0 1010 700
SB3743 2x1,5 8,7 108 62
SB3744 3G1,5 9,1 122 79
SB3745 3x1,5 9,1 122 79
SB3746 4G1,5 10,0 156 96

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3747 4x1,5 10,0 156 96
SB3748 5G1,5 10,7 184 120
SB3749 5x1,5 10,7 184 120
SB3750 6G1,5 11,4 215 130
SB3751 6x1,5 11,4 215 130
SB3752 7G1,5 11,4 225 145
SB3753 7x1,5 11,4 225 145
SB3754 8G1,5 12,2 255 173
SB3755 10G1,5 14,3 320 193
SB3756 10x1,5 14,3 320 193
SB3757 12G1,5 14,3 340 243
SB3758 12x1,5 14,3 340 243
SB3759 14G1,5 14,9 380 276
SB3760 16G1,5 15,7 430 310
SB3761 18G1,5 17,0 495 352
SB3762 19G1,5 17,0 505 367
SB3763 21G1,5 17,8 555 393
SB3764 25G1,5 20,1 665 464
SB3765 27G1,5 20,1 685 493
SB3766 30G1,5 20,8 745 540
SB3767 34G1,5 22,6 875 608
SB3768 37G1,5 22,6 905 651
SB3769 40G1,5 23,4 970 700
SB3770 42G1,5 25,1 1040 740
SB3771 50G1,5 26,7 1230 862
SB3772 56G1,5 27,5 1330 955
SB3773 61G1,5 28,2 1420 1030
SB3774 2x2,5 10,0 146 90
SB3775 3G2,5 10,5 172 117
SB3776 3x2,5 10,5 172 117
SB3777 4G2,5 11,3 210 147
SB3778 4x2,5 11,3 210 147
SB3779 5G2,5 12,2 250 176
SB3780 5x2,5 12,2 250 176
SB3781 6G2,5 13,1 290 206
SB3782 6x2,5 13,1 290 206
SB3783 7G2,5 13,1 310 230
SB3784 7x2,5 13,1 310 230
SB3785 10G2,5 17,2 470 326
SB3786 12G2,5 17,2 500 374
SB3787 12x2,5 17,2 500 374
SB3788 14G2,5 18,0 565 427
SB3789 16G2,5 18,9 635 481
SB3790 18G2,5 20,0 715 536
SB3791 21G2,5 20,9 800 614
SB3792 25G2,5 23,9 975 728
SB3793 30G2,5 24,7 1100 853
SB3794 34G2,5 27,1 1300 960
SB3795 37G2,5 27,1 1340 1032
SB3796 42G2,5 30,3 1570 1216
SB3797 50G2,5 31,6 1800 1418
SB3798 2x4,0 11,5 205 128
SB3799 3G4,0 12,1 235 171
SB3800 3x4,0 12,1 235 171
SB3801 4G4,0 13,1 300 216
SB3802 5G4,0 14,2 360 262
SB3803 7G4,0 15,3 450 346
SB3804 10G4,0 20,5 695 491
SB3805 12G4,0 20,5 755 568

№ по кат. N х 2 х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3806 2х2х0,5 9,3 110 52
SB3807 Зх2х0,5 10,4 134 70
SB3808 4х2х0,5 11,1 154 91
SB3809 5х2х0,5 11,8 184 105
SB3810 6х2х0,5 12,2 194 122
SB3811 7х2х0,5 13,4 225 139
SB3812 8х2х0,5 13,9 245 151
SB3813 10x2x0,5 14,8 280 171
SB3814 12x2x0,5 15,7 320 198
SB3815 14x2x0,5 17,1 380 208
SB3816 16x2x0,5 18,2 425 241
SB3817 18x2x0,5 18,9 455 279
SB3818 20x2x0,5 19,6 500 300
SB3819 24x2x0,5 20,1 560 325
SB3820 2x2x0,75 10,2 138 58
SB3821 3x2x0,75 11,2 156 85
SB3822 4x2x0,75 11,9 184 110
SB3823 5x2x0,75 12,7 225 128
SB3824 6x2x0,75 13,1 235 148
SB3825 7x2x0,75 14,5 270 168
SB3826 8x2x0,75 15,1 295 182
SB3827 10x2x0,75 16,0 345 220
SB3828 12x2x0,75 17,6 415 260
SB3829 14x2x0,75 18,6 465 290
SB3830 16x2x0,75 20,0 535 319
SB3831 18x2x0,75 20,7 575 345
SB3832 20x2x0,75 21,3 620 368
SB3833 24x2x0,75 21,9 705 404
SB3834 2x2x1,0 10,7 155 82
SB3835 3x2x1,0 11,7 180 105
SB3836 4x2x1,0 12,6 210 130
SB3837 5x2x1,0 13,4 255 160
SB3838 6x2x1,0 13,8 270 185
SB3839 7x2x1,0 15,3 315 220

№ по кат. N х 2 х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3840 8x2x1,0 15,9 345 237
SB3841 10x2x1,0 17,6 425 280
SB3842 12x2x1,0 18,6 485 325
SB3843 14x2x1,0 19,9 555 389
SB3844 16x2x1,0 21,1 625 420
SB3845 18x2x1,0 22,0 675 462
SB3846 20x2x1,0 23,0 760 492
SB3847 24x2x1,0 23,6 855 541
SB3848 2x2x1,5 11,9 194 106
SB3849 3x2x1,5 13,2 220 133
SB3850 4x2x1,5 14,2 270 157
SB3851 5x2x1,5 15,2 335 181
SB3852 6x2x1,5 15,7 355 200
SB3853 7x2x1,5 18,0 435 230
SB3854 8x2x1,5 18,8 480 310
SB3855 10x2x1,5 20,2 570 380
SB3856 12x2x1,5 21,5 655 455
SB3857 14x2x1,5 23,1 760 507
SB3858 16x2x1,5 24,6 860 561
SB3859 18x2x1,5 26,2 970 607
SB3860 20x2x1,5 27,0 1050 700
SB3861 24x2x1,5 27,7 1210 825
SB3862 2х2х2,5 13,7 260 148
SB3863 Зх2х2,5 15,2 305 220
SB3864 4х2х2,5 17,1 395 295
SB3865 5х2х2,5 18,3 480 350
SB3866 6х2х2,5 18,9 525 385
SB3867 7х2х2,5 21,2 615 444
SB3868 8х2х2,5 22,1 670 483
SB3869 10x2x2,5 24,1 825 559
SB3870 12x2x2,5 25,6 950 629
SB3871 14x2x2,5 27,7 1110 709
SB3872 16x2x2,5 29,5 1250 787
