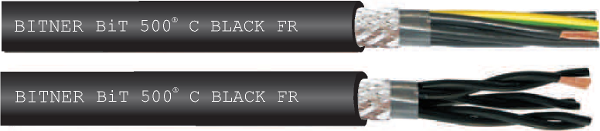

BiT 500 C BLACK FR

------

Негорючий гибкий контрольный кабель для наружного применения, экранированный, нумерованные жилы, 300/500 В

BiT 500 C BLACK FR

Технические данные:

Гибкий контрольный кабель с нумерованными жилами, изоляция и оболочка из ПВХ для наружного применения и укладки в грунте, устойчивый к воздействию ультрафиолетового излучения, негорючий, экранированный.
Рабочая температура:
Стационарная укладка: от - 40°С до + 80°С
Подвижные соединения: от - 5°С до + 70°С
Рабочее напряжение: Uo/U = 300/500В
Тестовое напряжение: 50 Гц, 3000В
Сопротивление изоляции: 20 МП х км
Минимальный радиус изгиба: 10 x Ø для подвижных соединений,5 x Ø при стационарной укладке.

Строение:

Жилы: медные многопроволочные, класс 5 в соответствии с EN 60228.
Изоляция жил: специальный ПВХ
Обозначение жил: черные жилы, нумерованные, кабели с защитной желто-зеленой жилой обозначаются символом «G» (например 7G1,5)
Сердечник: параллельно скрученные жилы или скрученные пары скрученные параллельно
Экран: Оплетка из полосок медной луженой проволоки с покрытием >80%
Оболочка: специальный ПВХ, маслоустойчивый (см. таблицу химической стойкости), самозатухающий и нераспространяющий пламя (согласно EN 60332-1, EN 50265, IEC 60332-1, EN 60332-3-24, IEC 60332-3 кат.С), устойчивый к воздействию ультрафиолетового излучения.
Цвет оболочки: черный

Применение:

Гибкие контрольные и питающие кабели предназначены для работы в электрических контрольных и защитных устройствах, цепях управления, а также для питания электричеством устройств малой мощности, также подвижных или переносных. Кабели применяются прежде всего в промышленных объектах с повышенными требованиями противопожарной безопасности, специальные свойства оболочки кабеля ограничивают возможность распространения пожара Общий экран в виде медной оплетки эффективно защищает передаваемые сигналы от воздействия внешнего электромагнитного поля (затухание около 50 дБ). Кабели применяются для стационарной и подвижной укладки при подключении промышленных устройств, технологических линий и прочего оборудования в сухих или влажных помещениях, прежде всего в промышленных объектах с повышенными требованиями противопожарной безопасности. Кабели могут укладываться снаружи зданий и сооружений. Внешняя оболочка кабеля устойчива к воздействию ультрафиолетового излучения. Кабель также предназначен для непосредственной укладки в грунт. Высокая эластичность кабелей BiT 500® С BLACK FR облегчает прокладку, а используемые изоляционные материалы позволяют быстро и легко осуществить подключение и обеспечивают его высокую надежность.

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3410 2x0,5 7,2 72 35
SB3411 3G0,5 7,5 75 42
SB3412 3x0,5 7,5 75 42
SB3413 4G0,5 8,0 88 46
SB3414 4x0,5 8,0 88 46
SB3415 5G0,5 8,5 102 55
SB3416 5x0,5 8,5 102 55
SB3417 6G0,5 9,0 115 63
SB3418 7G0,5 9,0 120 68
SB3419 7x0,5 9,0 120 68
SB3420 8G0,5 9,9 145 81
SB3421 8x0,5 9,9 145 81
SB3422 10G0,5 11,2 176 94
SB3423 12G0,5 11,2 184 108
SB3424 12x0,5 11,2 184 108
SB3425 14G0,5 11,6 205 116
SB3426 16G0,5 12,2 225 128
SB3427 18G0,5 12,7 245 145
SB3428 19G0,5 12,5 250 160

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3429 21G0,5 13,2 270 180
SB3430 25G0,5 14,7 320 234
SB3431 27G0,5 14,7 330 244
SB3432 30G0,5 15,2 355 270
SB3433 34G0,5 16,2 400 301
SB3434 37G0,5 16,2 415 315
SB3435 40G0,5 17,3 465 335
SB3436 42G0,5 18,5 500 359
SB3437 50G0,5 19,2 570 405
SB3438 56G0,5 20,0 615 439
SB3439 61G0,5 20,5 655 471
SB3440 2x0,75 7,6 80 40
SB3441 3G0,75 7,9 88 49
SB3442 3x0,75 7,9 88 49
SB3443 4G0,75 8,5 102 59
SB3444 4x0,75 8,5 102 59
SB3445 5G0,75 9,0 120 70
SB3446 5x0,75 9,0 120 70
SB3447 6G0,75 9,8 146 80

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3448 6x0,75 9,8 146 80
SB3449 7 G 0,75 9,8 150 90
SB3450 7x0,75 9,8 150 90
SB3451 8 G 0,75 10,6 170 110
SB3452 8x0,75 10,6 170 110
SB3453 10 G 0,75 12,0 215 138
SB3454 12 G 0,75 11,8 220 142
SB3455 12x0,75 11,8 220 142
SB3456 14 G 0,75 12,5 250 179
SB3457 16 G 0,75 13,1 275 197
SB3458 18 G 0,75 13,7 305 217
SB3459 19 G 0,75 13,7 310 224
SB3460 21 G 0,75 14,3 335 244
SB3461 25 G 0,75 15,9 400 286
SB3462 27 G 0,75 15,9 410 300
SB3463 30 G 0,75 17,0 465 326
SB3464 34 G 0,75 18,2 530 345
SB3465 37 G 0,75 18,2 545 360
SB3466 40 G 0,75 18,8 585 398
SB3467 42 G 0,75 20,3 635 421
SB3468 50 G 0,75 21,1 720 470
SB3469 56 G 0,75 21,7 775 518
SB3470 61 G 0,75 22,7 850 550
SB3471 2x1,0 7,9 88 50
SB3472 3 G1,0 8,3 98 60
SB3473 3x1,0 8,3 98 60
SB3474 4 G1,0 8,6 114 70
SB3475 4x1,0 8,6 114 70
SB3476 5 G1,0 9,6 150 87
SB3477 5 х1,0 9,6 150 87
SB3478 6 G1,0 10,2 166 95
SB3479 6x1,0 10,2 166 95
SB3480 7 G1,0 10,2 172 110
SB3481 7x1,0 10,2 172 110
SB3482 8 G 1,0 11,1 196 125
SB3483 10 G 1,0 12,5 245 150
SB3484 10x1,0 12,5 245 150
SB3485 12 G 1,0 12,5 260 180
SB3486 12x1,0 12,5 260 180
SB3487 14 G 1,0 13,2 290 197
SB3488 16 G 1,0 13,8 320 210
SB3489 18 G 1,0 14,4 355 250
SB3490 18x1,0 14,4 355 250
SB3491 19 G 1,0 14,4 360 260
SB3492 21 G 1,0 15,1 395 297
SB3493 25 G1,0 17,5 495 335
SB3494 27 G1,0 17,5 505 400
SB3495 30 G1,0 18,0 550 440
SB3496 34 G1,0 19,4 635 485
SB3497 37 G1,0 19,4 655 495
SB3498 40 G1,0 20,1 700 510
SB3499 42 G1,0 21,5 750 530
SB3500 50 G1,0 22,8 875 600
SB3501 56 G1,0 23,4 945 661
SB3502 61 G 1,0 24,0 1010 700
SB3503 2x1,5 8,7 108 62
SB3504 3G1,5 9,1 122 79
SB3505 3x1,5 9,1 122 79
SB3506 4 G 1,5 10,0 156 96

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3507 4x1,5 10,0 156 96
SB3508 5 G1,5 10,7 184 120
SB3509 5x1,5 10,7 184 120
SB3510 6 G1,5 11,4 215 130
SB3511 6x1,5 11,4 215 130
SB3512 7 G1,5 11,4 225 145
SB3513 7x1,5 11,4 225 145
SB3514 8 G1,5 12,2 255 173
SB3515 10 G 1,5 14,3 320 193
SB3516 10x1,5 14,3 320 193
SB3517 12 G 1,5 14,3 340 243
SB3518 12x1,5 14,3 340 243
SB3519 14 G 1,5 14,9 380 276
SB3520 16 G 1,5 15,7 430 310
SB3521 18 G 1,5 17,0 495 352
SB3522 19 G 1,5 17,0 505 367
SB3523 21 G 1,5 17,8 555 393
SB3524 25 G1,5 20,1 665 464
SB3525 27 G1,5 20,1 685 493
SB3526 30 G1,5 20,8 745 540
SB3527 34 G1,5 22,6 875 608
SB3528 37 G1,5 22,6 905 651
SB3529 40 G1,5 23,4 970 700
SB3530 42 G1,5 25,1 1040 740
SB3531 50 G1,5 26,7 1230 862
SB3532 56 G1,5 27,5 1330 955
SB3533 61 G 1,5 28,2 1420 1030
SB3534 2x2,5 10,0 146 90
SB3535 3 G 2,5 10,5 172 117
SB3536 3x2,5 10,5 172 117
SB3537 4 G 2,5 11,3 210 147
SB3538 4x2,5 11,3 210 147
SB3539 5 G 2,5 12,2 250 176
SB3540 5x2,5 12,2 250 176
SB3541 6 G 2,5 13,1 290 206
SB3542 6x2,5 13,1 290 206
SB3543 7 G 2,5 13,1 310 230
SB3544 7x2,5 13,1 310 230
SB3545 10 G 2,5 17,2 470 326
SB3546 12 G 2,5 17,2 500 374
SB3547 12x2,5 17,2 500 374
SB3548 14 G 2,5 18,0 565 427
SB3549 16 G 2,5 18,9 635 481
SB3550 18 G 2,5 20,0 715 536
SB3551 21 G 2,5 20,9 800 614
SB3552 25 G 2,5 23,9 975 728
SB3553 30 G 2,5 24,7 1100 853
SB3554 34 G 2,5 27,1 1300 960
SB3555 37 G 2,5 27,1 1340 1032
SB3556 42 G 2,5 30,3 1570 1216
SB3557 50 G 2,5 31,6 1800 1418
SB3558 2x4,0 11,5 205 128
SB3559 3 G 4,0 12,1 235 171
SB3560 3x4,0 12,1 235 171
SB3561 4 G 4,0 13,1 300 216
SB3562 5 G 4,0 14,2 360 262
SB3563 7 G 4,0 15,3 450 346
SB3564 10 G 4,0 20,5 695 491
SB3565 12 G 4,0 20,5 755 568

№ по кат. N х 2 х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3566 2х2х0,5 9,3 110 52
SB3567 Зх2х0,5 10,4 134 70
SB3568 4х2х0,5 11,1 154 91
SB3569 5х2х0,5 11,8 184 105
SB3570 6х2х0,5 12,2 194 122
SB3571 7х2х0,5 13,4 225 139
SB3572 8х2х0,5 13,9 245 151
SB3573 10x2x0,5 14,8 280 171
SB3574 12x2x0,5 15,7 320 198
SB3575 14x2x0,5 17,1 380 208
SB3576 16x2x0,5 18,2 425 241
SB3577 18x2x0,5 18,9 455 279
SB3578 20x2x0,5 19,6 500 300
SB3579 24x2x0,5 20,1 560 325
SB3580 2x2x0,75 10,2 138 58
SB3581 3x2x0,75 11,2 156 85
SB3582 4x2x0,75 11,9 184 110
SB3583 5x2x0,75 12,7 225 128
SB3584 6x2x0,75 13,1 235 148
SB3585 7x2x0,75 14,5 270 168
SB3586 8x2x0,75 15,1 295 182
SB3587 10x2x0,75 16,0 345 220
SB3588 12x2x0,75 17,6 415 260
SB3589 14x2x0,75 18,6 465 290
SB3590 16x2x0,75 20,0 535 319
SB3591 18x2x0,75 20,7 575 345
SB3592 20x2x0,75 21,3 620 368
SB3593 24x2x0,75 21,9 705 404
SB3594 2x2x1,0 10,7 155 82
SB3595 3x2x1,0 11,7 180 105
SB3596 4x2x1,0 12,6 210 130
SB3597 5x2x1,0 13,4 255 160
SB3598 6x2x1,0 13,8 270 185
SB3599 7x2x1,0 15,3 315 220

№ по кат. N х 2 х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3600 8х2х1,0 15,9 345 237
SB3601 10x2x1,0 17,6 425 280
SB3602 12x2x1,0 18,6 485 325
SB3603 14x2x1,0 19,9 555 389
SB3604 16x2x1,0 21,1 625 420
SB3605 18x2x1,0 22,0 675 462
SB3606 20x2x1,0 23,0 760 492
SB3607 24x2x1,0 23,6 855 541
SB3608 2х2х1,5 11,9 194 106
SB3609 Зх2х1,5 13,2 220 133
SB3610 4х2х1,5 14,2 270 157
SB3611 5х2х1,5 15,2 335 181
SB3612 6х2х1,5 15,7 355 200
SB3613 7х2х1,5 18,0 435 230
SB3614 8х2х1,5 18,8 480 310
SB3615 10x2x1,5 20,2 570 380
SB3616 12x2x1,5 21,5 655 455
SB3617 14x2x1,5 23,1 760 507
SB3618 16x2x1,5 24,6 860 561
SB3619 18x2x1,5 26,2 970 607
SB3620 20x2x1,5 27,0 1050 700
SB3621 24x2x1,5 27,7 1210 825
SB3622 2х2х2,5 13,7 260 148
SB3623 Зх2х2,5 15,2 305 220
SB3624 4х2х2,5 17,1 395 295
SB3625 5х2х2,5 18,3 480 350
SB3626 6х2х2,5 18,9 525 385
SB3627 7х2х2,5 21,2 615 444
SB3628 8х2х2,5 22,1 670 483
SB3629 10x2x2,5 24,1 825 559
SB3630 12x2x2,5 25,6 950 629
SB3631 14x2x2,5 27,7 1110 709
SB3632 16x2x2,5 29,5 1250 787
